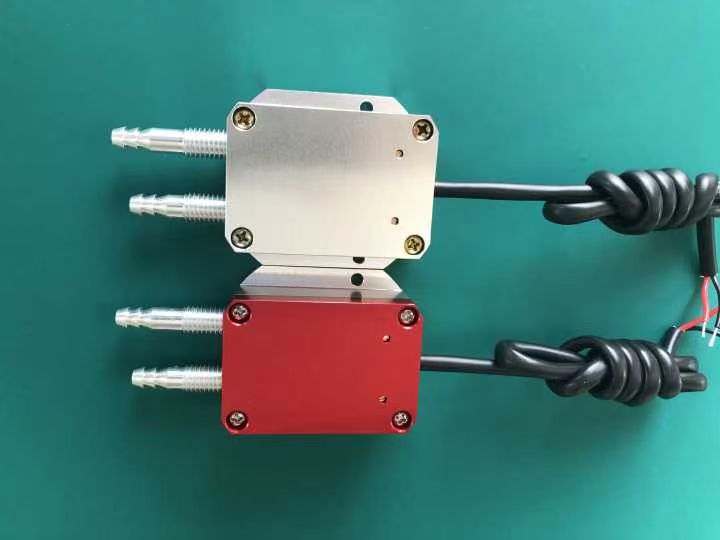

一、产品简介

风差压变送器为我公司变送器的标准形式。采用芯片精工组

装而成，电路线性和温度补偿技

术；使得变送器性能更佳。结构紧凑、坚固；体积小、重量轻；安装

简易；使用方便。适用于各种干燥性无腐蚀性气体压力或差压的测量，

测量精度高。广泛用于电力、环保、除尘、轻纺、检漏等诸多领域。

二、产品安装

风差压变送器的安装非常简易，机身两侧有 M4 螺丝安装孔， 气嘴上也有螺纹，用户可选择螺丝或者 M10*1.5 螺母固定。

三、技术指标

量程选择：0~100Pa~200KPa（具体量程详见机身参数或标签） 测压形式：压力、差压

补偿温度：-10~80℃

工作温度：-10~80℃

综合精度：0.25（基本误差为±0.25）；0.5（基本误差为±0.5） 输出选择：默认 4-20mA（0-5V、0-10V、0.5-4.5V）

四、接线方式


RS485 输出接线示意图：


红线：电源+

五、引压方式

黑线：电源- RS485A：绿 RS485B：黄

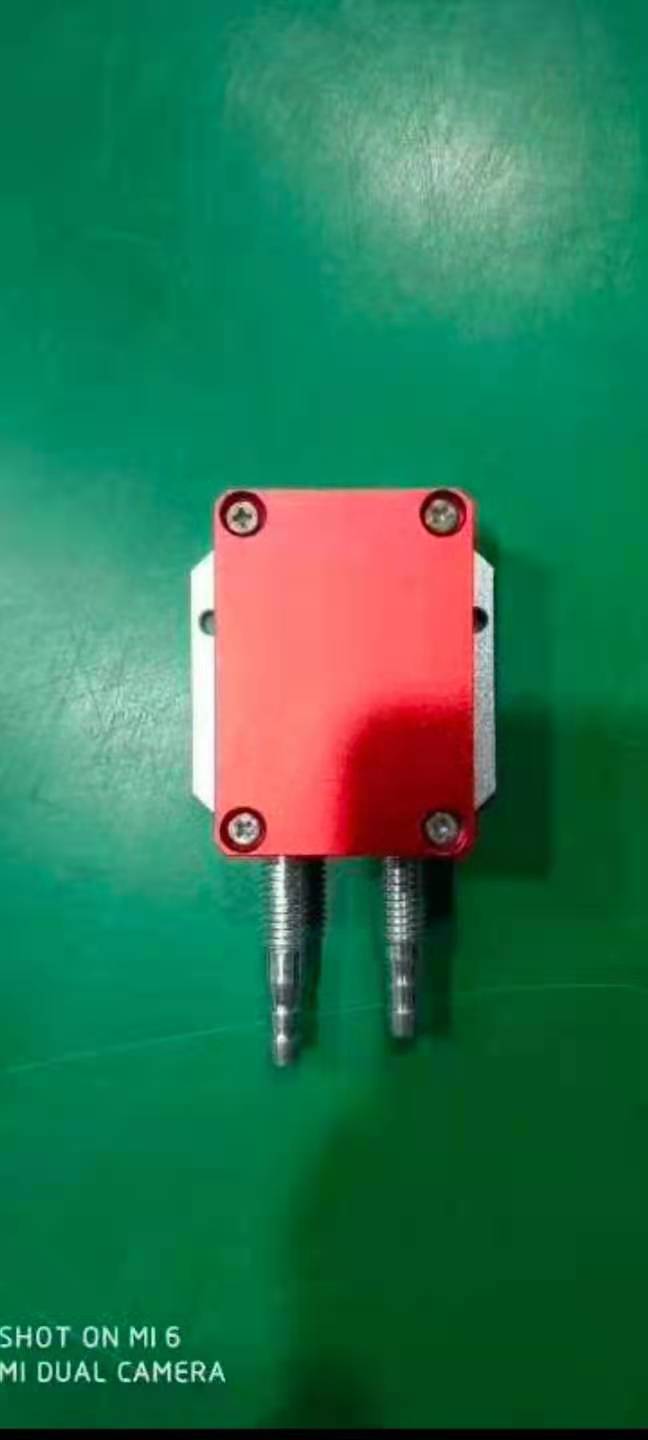

默认压力接口为φ8 宝塔嘴，其中长嘴为高端压力接口，短嘴为 低端压力接口。（也可选用φ6 宝塔嘴或快插接头）

六、零点和满度调节

风差压变送器有带电位器和不带电位器两款，用户若选择带电位

器孔的（用户可手动调节零位 注：没有标准压力源 勿动满度电位

器 否则影响变送器精度），也可选择机身无电位器孔的（不可调节）。 选择 RS485 输出，机身无电位器。


如图：Z 为零位调节 S 为满度调节

七、外观尺寸


带显示尺寸：

主变量清零：（仅限于电流 4-20mA 输出）

用户若选择现场显示型风差压变送器，由于量程较小，有的现

场安装位置、温度、环境等因素可能对零点输出值有所影响，造成略

微偏差，这样我们可以对其进行清零操作。（用户若非必要，请勿操 作，以免调乱工厂标定数据，影响测量使用）

主变量清零即 PV 清零，是相对于大气压下的零点，不是传感器量程 的零点。将变送器直接置于大气压下，长按“M”键 5 秒以上，即可 进入主变量清零功能，如下图，菜单区显示“P=0”，通过“S”键和

“Z”键选择需要进行的操作，提示符区相应显示：


“NO”

“YES”

“RESET”

不进行主变量清零； 进行主变量清零；

恢复清零操作之前的零点；
