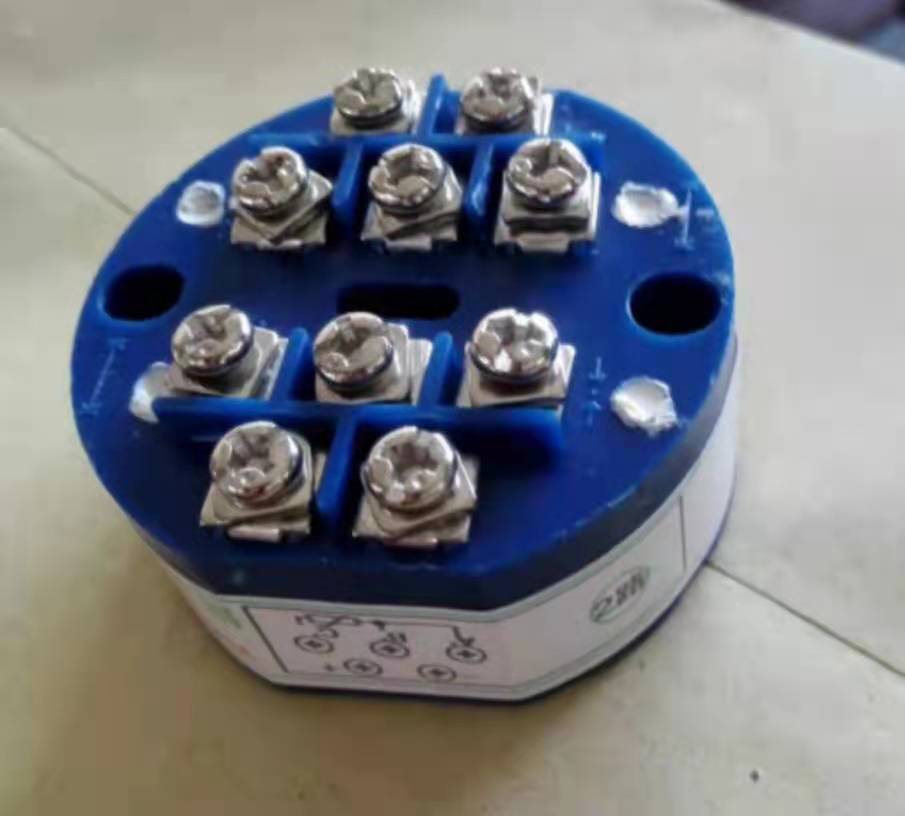

概 述

该 智 能 温 度 变 送 器  ， 兼 容 十 多 种 的 各 型 热 电 偶 和 热 电 阻 信 号 变 送 。 使 用2 4位5 -0采 样 芯 片, 精 度 测 量;采 用 防 浪 涌 、 防 反 接 设 计,避 免 工 程 安 装 中 的 误 安 装 和 误 操 作;采 用 增 强 软 件
安 全 设 计,包 括 独 立 看 门 狗 、 低 压 监 控 复 位 、 多 任 务 调 度 优 化 等 功 能 。 全 部 采 用 进 口 元 器 件,保 证 较 长 的 使 用 寿 命 和 稳 定 性 。 可 使 用 计 算 机 或 者 手 机 进 行 组 态 设 置,方 便 快 捷 。

技 术 参 数

工 作 电 源: 12- 35VDC
输 出: 二 线 制4 - 20mA 测 量 精 度: RTD0.1%; TC 0 .2 % 输 出 限 流: 20.8mA 激 励 电 流: 0. 2mA 传 感 器: 各 型 热 电 阻 、 热 电

负 载: 存 储 温 度 ： 温 度 系 数 ： 壳 体 材 料 ： 工 作 温 度 ： 安 装 螺 丝 ：

≤500 Ω
-40- 120C
≤25ppm/C FS
Pa66
-30- 80C
M4*2



接 线 方 式


接 线 说 明

a) 1号 接 线 柱 和2号 接 线 柱 分 别 为2 4V电 源 正 负 极,线 路 板 带 防 反 接 功 能 。
b)热 电 阻 连 接 支 持 二 线 制 、 三 线 。 连 接 方 式 如 上 图 所 示,实 线 为 传 感 器 引 出 线,虚 线 为 短 接 线,需 要 用 户 自 行 用 短 导 线 连 接(出 厂 时 也 可 按 客 户 需 要 在 内 部 短 接 好)。
c)热 电 偶 正 极 连 接3号 接 线 柱.负 极 连 接4号 接 线 柱 即 可 。


上 位 机 软 件 使 用 方

使 用 说 明

a)安 装U SB通 讯 线 驱 动 和 程 序 运 行 环 境;
b)通 讯 线-端 接 电 脑U SB接 口,另- -端 接 在 智 能 模 块 上,无 需2 4V供 电; c)双 击L QT202.exe文 件 进 入 设 软 件;
d)点 击 串 口 号 下 拉 表 选 择 连 接 线 对 应 的 串 口 号,点 击 确 定;

e)点 击 左 上 角 的 组 态 设 就 可 以 进 行 组 态 设 置 。


手 机 调 试 软 件 使 用 方 法

a)安 装 软 件 “ 温 度 变 送 器 手 机 调 试 软
件2 .0.apk"到 手 机;
b)打 开 手 机O TG功 能 开 关;
c)通 讯 线 与 手 机 转 接 线 连 接,手 机 转 接
线 另-端 接 到 手 机U SB口,通 讯 线 另- -端
接 在 智 能 模 块 上 ， 无 需2 4V供 电;
d)点 击 软 件 界 面"连 接"按 扭;


使 用 须 知 及 质 保

a)仪 表 储 藏 与 使 用 适 直 在 环 境 温 度 为-3 0 C - 8 0C ,湿 度 小 于8 0 %的 场 合;
b)上 位 机 使 用 的U SB通 讯 线 为 我 公 司 专 门 定 制,请 勿 使 用 其 他 通 讯 线 与 模 块 连 接; c)仪 表 连 接 电 源 时 应 参 照 第 三 节 接 线 方 式 进 行 操 作,在 确 认 操 作 无 误 后 方 可 接 通 电
源 进 行 运 行 。
d)用 户 在 遵 守 使 用 规 范 的 情 况 下,自 出 厂 日 期 起 ，  技 术 支 持 服 务.欢 迎 广 大 客 户 来 电 咨 询.我 们 重 视 您 的 任 何 宝 贵 建 议 。
