使用说明书

1 概述

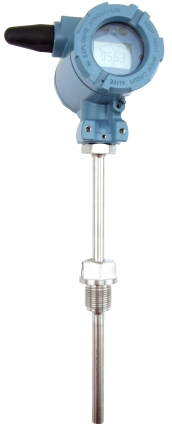

无线温度 变送器是基于 4G 无线通讯网络使压力的测量、变送、上报为一体的低功耗智能仪表。集成 高灵敏度压力检测元件，高精度信号调理电路，低功耗电池电源管理，丰富的 LCD 显示界面于一体。适合 油田、水利、消防管网、自来水管网、城市供热管网等智慧城市应用场景。周期性上报压力测量值，电池 电量，信号质量等数据，并且能够当压力超出设置范围时及时报警，提前预警故障隐患。并支持第三方平 台的数据接入服务。
2 主要特点

结合自建开放式物联网监控平台监控仪表，也可为用户定制软件，专用平台对接。

配套移动设备 APP 软件可随时随地监控仪表。

物联网平台建立专用帐号，用户自行设置、修改、管理自己的设备数据。如采集频率、上报频率 等仪表参数。

采用新微处理器技术，电池供电，超低功耗运行,电池寿命达到 1-5 年。
整机温度特性非常良好，工作温度范围-30~70 度。
防爆设计：隔爆铝壳，电路板系统本质安全；

防护等级： IP67，全密封防水设计；

安装方向可调：通过活接或转接头接入现场管道阀门，可调节方向；

高增益天线，多重校验机制，确保永远在线。

定制护线套，防止线缆接头断裂；

丰富的液晶显示界面，显示分辨率可调整，具有电量提示，动态百分比显示。


3 主要技术参数

Ø
Ø
Ø
Ø
Ø
Ø
Ø
Ø
Ø
Ø
Ø
Ø
Ø
Ø
Ø
Ø
精度：0.5%F.S
量程：-50~400 ℃
采集频率： ≥1s
上报周期： 1min~24 小时 可设定
小数位数： 0~3 位 可设定
信号传输： 4G 网络通讯
发射功率： ≤40mW
工作电流： ≤300mA
待机电流： ≤30uA
工作电源： 3.6V 19000mAh 锂电池供电(不可充电) 、3.7V 1000mAh 可充电电池 防爆等级： Exib IIB T4 Gb
外壳防护： IP67
过程接口：客户定制
工作环境温度：-30~70℃
工作环境湿度：≤97% RH
产品重量： 2000g

4 外形参数


图 3-1 仪表外形参数图
5 面板操作说明
5.1 面板功能说明


S1 S2

图 4- 1 表头正面图 功能说明：


u
u
u
u
u
I/0：通讯接口。设备近端调试、升级程序的串口。 ZERO：按键。确认功能。
S1：按键。短按重启功能。
S2：按键。翻页、移位、加 1 等功能。
指示灯：可做信号或报警指示灯。

5.2 液晶显示窗口


图 4-2 液晶显示窗口示意图

5.3 按键功能说明


5.3.1

变送器基本按键功能

短按“S1”键，变送器执行复位重启并搜寻网络。
短按 “S2 ” 键，查看设备的唯一编码，上 传数据时的信号质量，以及设备 SIM 卡所 属运营商（1 ：移 动，2：电信，3：联通或其他）

5.3.2
主变量清零操作

在零位量程状态下，按“ZERO”进入密码输入界面后, 输入密码 0001 可进行主变量清零操作，清零界 面有三个选项 NO,YES,RESET。“YES”为确认、“NO ”为放弃、“RESET”为复位。按“S1 ”和“S2”可选 择不同的操作。具体如下所示：


5.3.3

图 4-3 仪表清零流程图 设备运行参数查看操作

在正常工作状态下，按“ZERO”进入密码输入界面后, 输入密码 0066 可查看仪表运行参数，参数包括 小数点、量程上下限、报警上下限等。通过“S1”、“S2 ”按键进行翻页查看。按“ZERO”返回主界面。

6 上传数据部分功能说明
仪表默认每 1 小时上传一次数据，上传数据包括压力值、电池电量、信号质量（-113dBm~-51dBm ）、 版本号。可 通过以下方式判断数据是否发送成功。并支持第三方平台上报功能。
1 、显示屏出现无线信号提示符则表示数据发送成功。
2 、开机后通过指示灯来判断设备的当前状态：
未读到 SIM 卡：亮 300ms，灭 5700ms；
未注册 GSM 网络:亮 300ms，灭 3700ms；
已注册 GSM 网络:亮 300ms，灭 1700ms；
已附着 GPRS 数据网络: 亮 300ms，灭 700ms ；
socket 已连接上后台:亮 100ms，灭 100ms。
数据发送完或关机：全灭

若以上判断方式失败详见常见故障处理部分的说明。

当传感器检测到数据报警时，指示灯亮，设备会主动上传当前数据到平台，平台会有提示设备目前处 于报警状态。恢复报警则会立刻将设备置为正常状态。

7 平台相关功能说明
用 户可登录我司 云平台 （http://111.19.141.81:8089/a）设置仪 表相关参数，设 置界面如图 6-1 所 示。
其基本信息栏包括设备唯一编码、设备类型、版本号等信息。参数设置栏用户根据仪表实际参数需求进行 设置，告警设置中包括告警使能和告警值，用户按照需求进行设置。专用平台对接时，可通过修改 IP 地址 和端口来确定数据发送的服务器，如需所有设置立即生效则需要短按“S1 ”按键手动重启设备。自动生效 周期不超过 24 小时。设备数据栏显示上传的历史数据。


图 6-1 仪表参数设置示例图

8 SIM 卡
目前设备自带 SIM 卡，根据用户需求选择运营商。
9 电源供电
目前使用一次性电池或可充电电池供电。当电池电量低于 3.1V 时设备不能正常工作，需充电或更换电 池。

10 安装方法
1 、确定工艺要求的测量范围与要安装的变送器量程一致。
2 、工艺安装的接头螺纹规格必须与变送器配套。
3 、管 道上安装温度变送器，将 管道上的准备 安装温度变送器的阀门 （针型阀或闸 阀）关闭，然后 有两种安装方式：(1) 将变送器直接旋入阀门的上端口；(2) 将活接或转接头旋入阀门的上端口，再将变送器 旋入活接或转接头的上端口，此种安装方式以增加活接或转接头来调节方向。安装完毕，开启针型阀阀门 确认无渗漏现象，即安装合格。
11 常见故障处理
仪表不能正常工作时，用户可参考表 9-1 进行简单的检修，若故障不能排除，请与生产厂家联系。
表 9-1 故障检修表



现象	原因分析	处理方法
仪表无显示	电池没电	更换新电池
无法收到数据	通过指示灯判断仪表状态，若未驻网成功则检查： SIM 卡是否正确安装、是否在无线网络服务区内。	正确安装 SIM 卡，联系网络运营商架设网络， 或查询当地 4G 网络的信号强度。
